Em usinas fotovoltaicas, a eficiência e a longevidade dos módulos solares são fundamentais para garantir o retorno do investimento. No entanto, identificar falhas ou anomalias em grandes instalações pode ser um desafio, especialmente quando elas não são visíveis a olho nu. É aí que entra a termografia, utilizando drones, uma tecnologia que vem ganhando destaque por sua eficácia em diagnosticar problemas antes que eles se tornem graves.
Como a Termografia Funciona?
A termografia consiste em capturar imagens térmicas que mostram variações de temperatura na superfície dos módulos solares. Com o auxílio de drones equipados com câmeras termográficas, é possível realizar essa análise de forma rápida e precisa, cobrindo grandes áreas em pouco tempo. Os drones permitem acessar áreas de difícil alcance e monitorar as condições dos módulos sem interromper o funcionamento da usina.
Benefícios da Termografia:
1. Identificação Precisa de Anomalias: A termografia permite detectar pontos quentes, delaminações, células quebradas ou outros defeitos que podem comprometer a eficiência do sistema.
2. Manutenção Proativa: Com a identificação precoce de falhas, é possível realizar manutenções corretivas de forma direcionada, evitando paradas inesperadas e aumentando a vida útil dos equipamentos.
3. Otimização da Performance: Ao corrigir problemas logo no início, a performance da usina pode ser mantida ou até mesmo melhorada, garantindo que a produção de energia atinja seu potencial máximo.
Caso Real: Anomalias Detectadas em Módulos Bifaciais.
Recentemente, realizamos um ensaio de termografia aérea em uma usina fotovoltaica. O dia estava ensolarado, com irradiância acima de 900 W/m². A usina fotovoltaica é composta por módulos bifaciais e utiliza uma estrutura de solo tracker, que permite a movimentação dos módulos e melhora a performance do sistema.

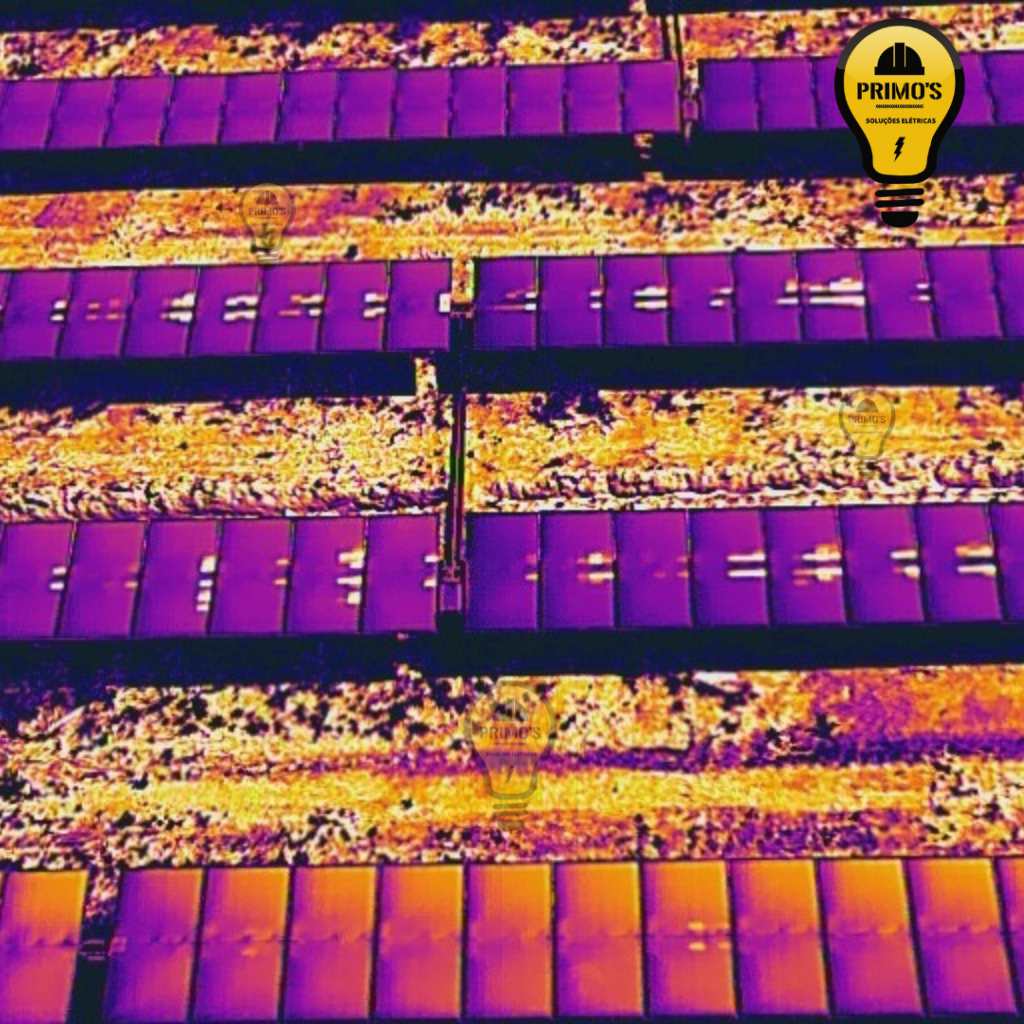

Durante o ensaio, identificamos anomalias térmicas em cerca de 60% dos módulos. Essas anomalias apresentavam formatos semelhantes, com pontos quentes localizados no centro dos painéis (foto abaixo). Devido à natureza incomum dessa situação, decidimos investigar mais a fundo.
A investigação indicou que um dos problemas poderia estar relacionado à fixação dos cabos das strings. Os cabos estavam fixados na estrutura ômega dos módulos, e quando os módulos estavam próximos de zero graus (stool), essa anomalia se tornava mais evidente devido à reflexão. Recomendamos aos EPCistas e clientes finais que a fixação dos cabos siga a viga principal da mesa, evitando assim a ocorrência desse fenômeno.
Este caso reforça a importância de um comissionamento adequado da usina, mostrando como a termografia com drone é uma ferramenta essencial para garantir a eficiência e a segurança dos sistemas fotovoltaicos.
A termografia se mostra uma tecnologia indispensável para a manutenção preventiva e corretiva de usinas fotovoltaicas. Ela não só ajuda a identificar problemas que poderiam passar despercebidos, como também orienta ações para manter a eficiência do sistema e prolongar a vida útil dos equipamentos. Incorporar essa prática no gerenciamento da usina é um passo fundamental para assegurar um desempenho energético estável e eficiente.
